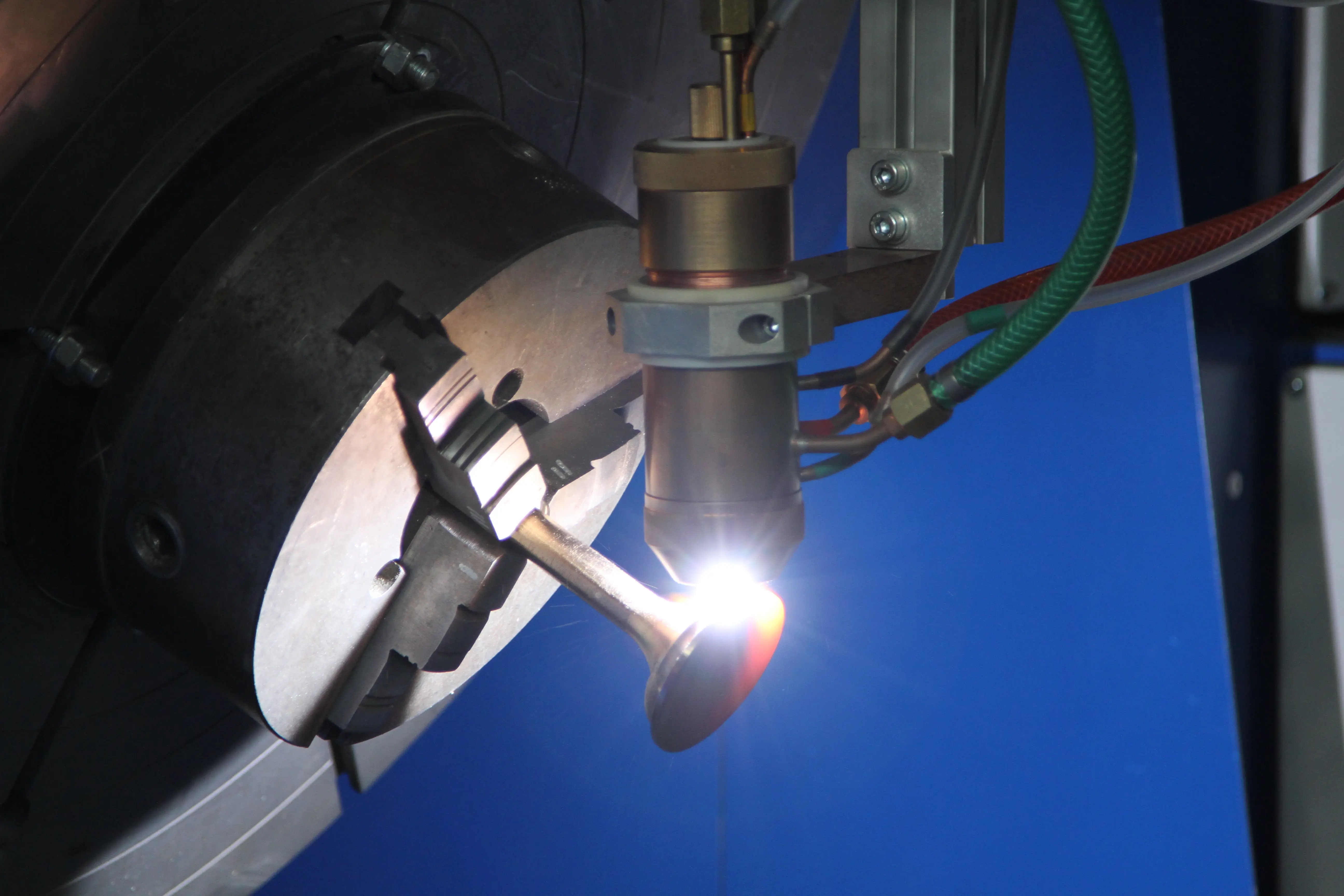

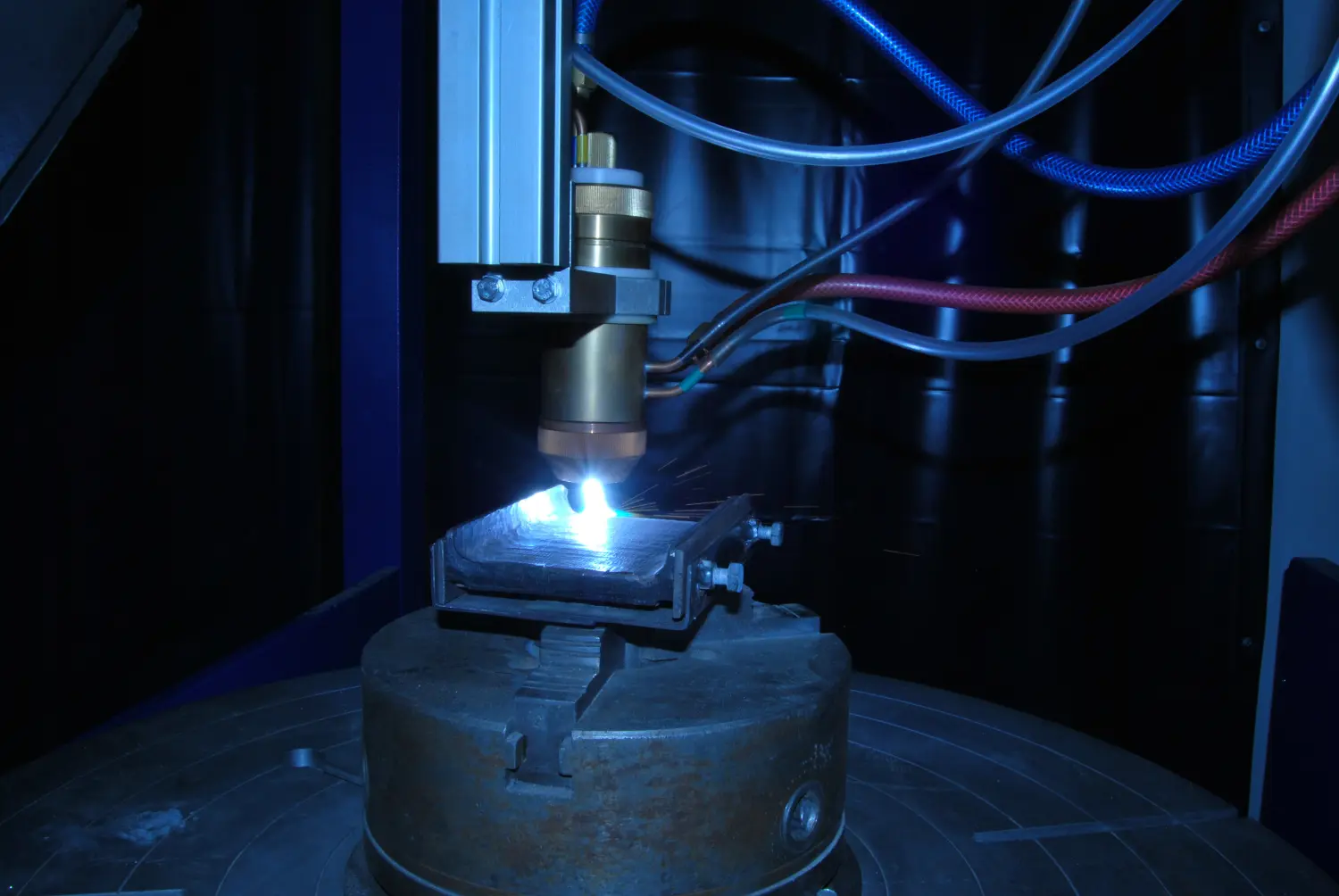

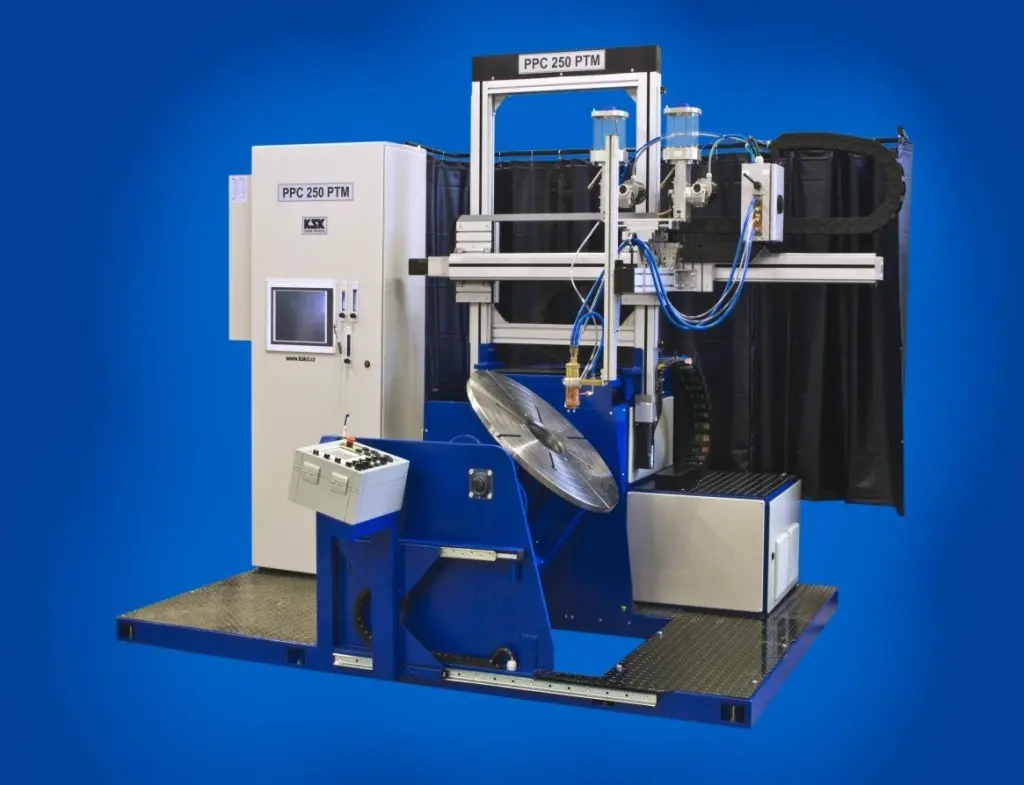

Установка РРС-250 РТМ предназначена для плазменно-порошковой наплавки тел с различной геометрией. Наплавка может осуществляться как в режиме ручного управления, так и в автоматическом режиме, по программе, записанной в энергонезависимую память установки. Данная установка находит широкое применение во всех отраслях промышленности при производстве новых или ремонтном восстановлении изношенных деталей и узлов.
В комплект поставки входят:
Рама-основание.
Шкаф управления.
Пульт управления.
3-х координатная система позиционирования плазмотрона.
Система охлаждения.
Стол-вращатель.
Источник EWM Tetrix 300.
Плазмотроны PHP 250 S и PHP 250 С2.
Комплект кабелей и шлангов.
Комплект эксплуатационной документации.
Комплект ЗИП.
С установкой могут поставляться следующие типы плазмотронов:
Плазматрон PHP 250 S – стандартный, для большинства наплавочных
операций для наплавки при помощи порошка на базе кобальта или никеля
(немагнитные сплавы).
Плазматрон PHP 250 С2 - предназначен для сплавов на основе железа.
сварочный ток
200 A при ПВ 100 %250 A при ПВ 60 %
анод
заменяемый, охлаждаемый водой
катод
⌀4x175 мм, вольфрам торированный
Плазматрон PHP 250 UF – специальный, с сужающейся насадкой,
используемой для наплавки горловинных, передних и окончательных форм при помощи
порошка.
сварочный ток
180 A при ПВ 100 %220 A при ПВ 60 %
анод
заменяемый, охлаждаемый водой
катод
⌀4x175 мм, вольфрам торированный
Плазматрон PHP 140 V - предназначен для наплавки всех типов сплавов на
внутренние цилиндрические поверхности диаметром от 50 мм.
сварочный ток
100 A при ПВ 100 %140 A при ПВ 60 %
анод
заменяемый, охлаждаемый водой
катод
⌀2 x20 мм, вольфрам торированный
Плазматрон PHP 160 V - предназначен для наплавки всех типов сплавов на
внутренние цилиндрические поверхности диаметром от 80 мм.
сварочный ток
120 A при ПВ 100 %160 A при ПВ 60 %
анод
заменяемый, охлаждаемый водой
катод
⌀2 x20 мм, вольфрам торированный
Плазматрон PHP 250 HD - предназначенный для наплавки проволокой
сплошного сечения или порошковой проволокой.
В каталоге АО «Плакарт» представлен большой выбор проволоки для электродуговой металлизации и газопламенного напыления. Компания сама наносит покрытия на пяти производственных площадках, поэтому марки в ассортименте подобраны по результатам собственных работ на реальных деталях. У нас вы можете купить проволоку для газоплазменного напыления на основе железа и никеля.
Ассортимент проволоки в каталоге
Ассортимент разделен на две серии. Коды 01.xx относятся к сплавам на основе железа, коды 02.xx к сплавам на основе никеля. Внутри серий проволока различается составом, твердостью покрытия и условиями, в которых оно будет эксплуатироваться.
Основные группы материалов:
конструкционная подшипниковая ШХ15 и инструментальная углеродистая У8ГА — формируют слой твердостью 43–55 HRC, поэтому подходят для восстановления посадочных мест под подшипники, шеек коленчатых валов и поверхностей скольжения;
нержавеющая и коррозионностойкая проволока, включая 12Х13, — применяется для восстановления размеров посадочных мест и для деталей, которые контактируют с водой, паром и слабоагрессивными средами;
жаропрочная никелевая проволока ХН78Т — подходит для деталей и труб, которые эксплуатируются в условиях температуры до 1100 °C;
нихром Х20Н80 — используется для жаростойких покрытий, а также в качестве подслоя, который повышает сцепление основного покрытия с металлом детали.
Чем проволока для напыления отличается от сварочной
Многие марки из каталога совпадают по химическому составу со сварочными. Купить сварочную проволоку подходящей стали и заправить ее в металлизатор технически возможно, но подача в таком случае менее стабильна, а покрытие ложится неравномерно по толщине и плотности.
Требования к проволоке для напыления:
точный диаметр без овальности — подающий механизм рассчитан на определенный калибр, и отклонения вызывают пульсацию подачи и неравномерную толщину слоя;
чистая поверхность без смазки и окалины — загрязнения попадают в покрытие и снижают его сцепление с основой;
отсутствие медного покрытия — омедненная сварочная проволока вносит медь в напыленный слой и меняет его свойства;
ровная намотка без перегибов — проволока проходит через направляющие без заеданий, поэтому напыление не прерывается.
Как подобрать проволоку для электродуги и газопламена
Проволока в каталоге выпускается в разном диаметре под стандартные газопламенные и электродуговые установки. Например, установка газопламенного напыления Plakart FS-15 рассчитана на проволоку 3,0–3,17 мм, а в опциональной комплектации на 1,8 или 4,75 мм. Марку материала определяют условия, в которых будет эксплуатироваться покрытие.
Для выбора проволоки необходимы следующие исходные данные:
материал и размеры детали — от них зависят режим напыления и способ подготовки поверхности;
тип износа (абразив, трение скольжения, коррозия, высокая температура) — по нему выбирается серия и конкретная марка проволоки;
требуемые толщина и твердость слоя — эти параметры показывают, понадобится ли последующая механическая обработка;
Чтобы купить проволоку для газоплазменного напыления, звоните по телефону +7 (495) 565-38-83 или оставляйте заявку на сайте. Доставка возможна в Москве, области и по всей России. Технологи компании помогут выбрать марку под конкретную деталь и подскажут режимы для вашего оборудования. Если собственной установки нет, услугу нанесения покрытия можно заказать на одной из производственных площадок АО «Плакарт».
Вопросы и ответы
Чем оборудование для газопламенного напыления отличается от установок HVOF/HVAF?
В обоих случаях материал нагревается за счет сгорания горючего газа, но условия горения разные. В классической газопламенной горелке пламя горит в открытом пространстве, и частицы летят к детали с относительно небольшой скоростью. В установках HVOF/HVAF горение происходит в камере под давлением, поэтому струя разгоняет частицы до сверхзвуковой скорости и формирует заметно более плотное покрытие. Газопламенное напыление проще в эксплуатации и дешевле, а высокоскоростное выбирается для деталей, которые эксплуатируются под высокой нагрузкой.
Какие газы нужны для установки газопламенного напыления?
Для установок серии FS используется смесь кислорода с горючим газом, ацетиленом или пропаном. Ацетилен обеспечивает более высокую температуру пламени, поэтому с ним легче напылять тугоплавкие материалы. Пропан дешевле и доступнее, и он часто применяется для напыления цинка, алюминия и других легкоплавких металлов.
Можно ли на одной установке напылять и проволоку, и порошок?
Проволочные и порошковые горелки устроены по-разному, поэтому в каталоге представлены отдельные модели. Проволочная установка Plakart FS-15 оснащена механизмом подачи проволоки с регулировкой скорости от 0,1 до 4,0 м/мин. Порошковый материал наносится установкой FP, а для стабильной дозировки порошка в разделе дополнительного оборудования есть порошковые питатели, например PF 2/2. Если на производстве нужны оба метода, можно рассмотреть сдвоенные установки, которые совмещают несколько технологий в одном модуле.
Какую проволоку и какие материалы поддерживает FS-15?
Установка рассчитана на металлическую проволоку диаметром 3,0–3,17 мм, а в опциональной комплектации на 1,8 или 4,75 мм. С ее помощью можно напылять углеродистые и нержавеющие стали, монель, алюминий, бронзу, медь, баббит и молибден. Такие покрытия используются для защиты от коррозии, снижения трения и уплотнения зазоров, а также для ремонтного восстановления изношенных деталей.
Можно ли встроить установку в роботизированную линию?
Установка газопламенного напыления FS-15 предусматривает как ручное напыление, так и эксплуатацию в составе роботизированного комплекса. Для задач, которые не решаются серийными моделями, в каталоге есть раздел нестандартных комплексов.
Как организована поставка оборудования?
Конфигурация комплекса подбирается по размерам детали, типу покрытия и требуемой производительности. Поставка оборудования возможна вместе с запасными частями, проволокой и порошками собственного производства компании. Сроки и состав комплектации уточняются у менеджеров после заявки на сайте или по телефону.
Можно ли заказать напыление без покупки установки?
Да, АО «Плакарт» выполняет напыление на пяти производственных площадках и выездными бригадами на объектах заказчика. Вся продукция компании, от установок и расходных материалов до готовых деталей с покрытиями, представлена в каталоге на сайте, поэтому покупку оборудования и заказ работ можно обсудить в одной заявке.
