Защита от эрозионно-коррозионного износа установки аминовой очистки природного газа от H2S. Доля сероводорода в добываемом газе составляет 26–28%.

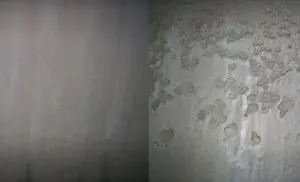

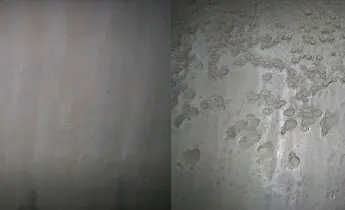

В условиях производства было выявлено утончение стенок обечаек внутренней поверхности корпусов колонн абсорберов аминовой очистки ниже расчётной толщины вследствие коррозионно-эрозионного износа и язвенной коррозии. Глубина язв достигала: 0,5–8 мм в год, их диаметр: 4–32мм, а плотность: 1–35 язв/дм2. Диаметр обечайки корпуса колонн 4000 мм, толщина стенки из стали А48FPSS – 105/72 мм.
Условия эксплуатации Рраб.=65/64,5 кгм/см2, Траб.=92/49 °С, среда: вода, сероводород, природный газ, амин.
Применение биметаллического исполнения не допускалось из-за высокого риска коррозионного растрескивания под напряжением сварных швов. В результате высокоскоростного газопламенного напыления композиционного покрытия из нержавеющих сталей процесс коррозии был остановлен, износ покрытия составляет порядка десятка микрон в год. Благодаря остановке коррозионного процесса, удалось не только сократить затраты на ремонт, но и продлить срок разрешенной эксплуатации аппаратов.
